Trong hệ thống lò hơi, cửa được bố trí tại nhiều vị trí khác nhau để đáp ứng các yêu cầu về quan sát, kiểm tra, vệ sinh, bảo trì và đảm bảo an toàn khi vận hành. Mỗi vị trí và mục đích sử dụng sẽ có yêu cầu riêng về kết cấu, kích thước, vật liệu và khả năng chịu nhiệt.
Bài viết sẽ tổng hợp các chức năng, cách phân loại theo công dụng và vị trí, cấu tạo, tiêu chuẩn kích thước và những yêu cầu kỹ thuật quan trọng cần lưu ý khi thiết kế, chế tạo và sử dụng cửa lò hơi.
Cửa lò hơi là gì?
Cửa lò hơi là các kết cấu được bố trí trên buồng đốt, đường khói và các khu vực cần tiếp cận của lò hơi, nhằm phục vụ công tác quan sát, kiểm tra, vệ sinh, bảo dưỡng và sửa chữa thiết bị. Tùy theo vị trí và mục đích sử dụng, cửa lò hơi có thể bao gồm cửa quan sát; cửa kiểm tra, tiếp cận (manhole); cửa vệ sinh và cửa phòng nổ.
Các cửa phải được thiết kế phù hợp với nhiệt độ, áp suất, điều kiện làm việc và kết cấu của từng khu vực, đồng thời bảo đảm độ kín, khả năng chịu nhiệt và an toàn cho người vận hành. Việc bố trí và sử dụng cửa hợp lý giúp thuận tiện cho công tác vận hành, kiểm tra tình trạng bên trong lò, phát hiện sớm các bất thường và duy trì hiệu suất, độ tin cậy của lò hơi.
Chức năng của cửa lò hơi
Cửa lò hơi chủ yếu đảm nhiệm các chức năng sau:
Quan sát quá trình: Cửa quan sát giúp người vận hành theo dõi tình trạng ngọn lửa hoặc quá trình làm việc của môi chất bên trong khu vực được bố trí.
Kiểm tra và bảo trì: Cửa tạo lối tiếp cận để kiểm tra, vệ sinh hoặc bảo trì các bộ phận bên trong lò hơi.
Vệ sinh tro, xỉ: Ở các hệ thống lò hơi đốt nhiên liệu rắn như Biomass, cửa có thể được bố trí tại khu vực ghi hoặc đáy buồng đốt để hỗ trợ vệ sinh và lấy tro xỉ, bố trí tại các vị trí thường xuyên bị tắc nghẽn tro xỉ để thực hiện loại bỏ kịp thời tránh làm giảm hiệu suất Lò Hơi.
Bảo vệ: Cửa phòng nổ bảo vệ cơ học chống quá áp gây hư hại kết cấu thiết bị Lò Hơi, không phải cửa để vận hành hoặc quan sát thông thường.
Phân loại cửa lò hơi
Có thể phân loại cửa lò hơi theo chức năng hoặc vị trí lắp đặt.
Phân loại theo chức năng

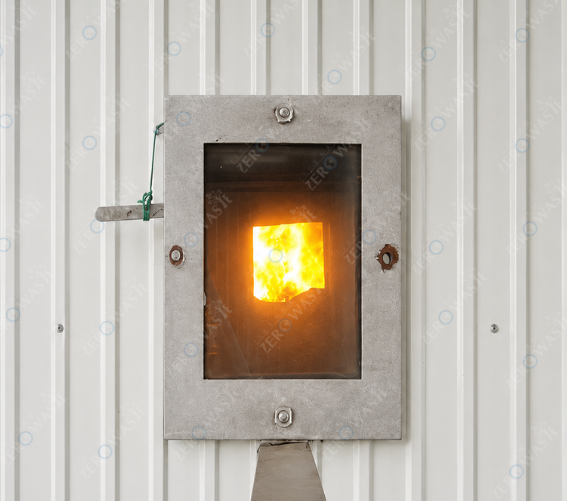

Cửa quan sát lò hơi: Có kích thước nhỏ, dùng để quan sát ngọn lửa và tình trạng môi chất bên trong khu vực được bố trí cửa.
Cửa kiểm tra, tiếp cận (manhole): Có kích thước lớn hơn để người sử dụng có thể chui vào, phục vụ kiểm tra, vệ sinh và bảo trì các khu vực bên trong lò.

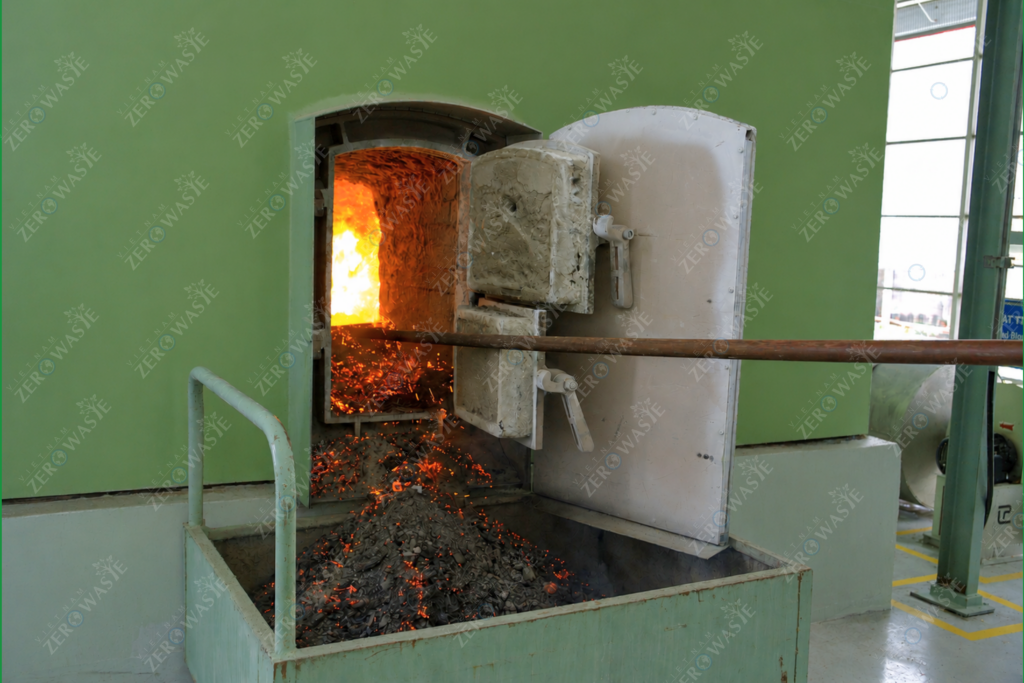

Cửa vệ sinh, cửa tro xỉ: Thường được bố trí ở các khu vực thải xỉ buồng đốt, các điểm vệ sinh loại bỏ tro trên đường khói và các thiết bị trao đổi nhiệt trên đường khói, các điểm thu gom tro ở các bộ lọc bụi.

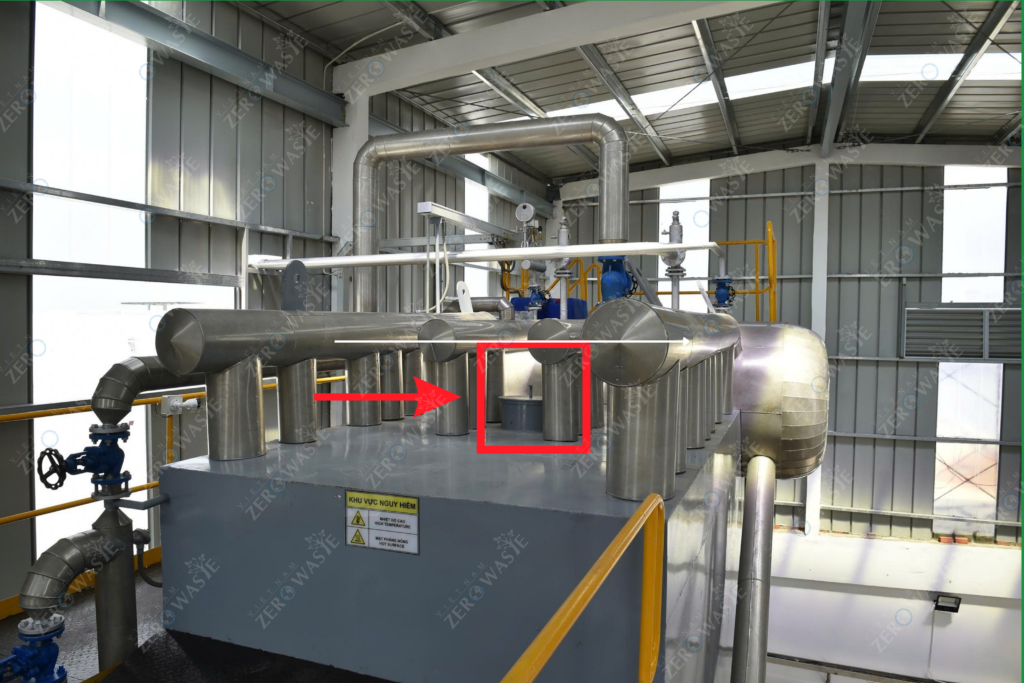

Cửa phòng nổ: Được bố trí ở buồng đốt, trên đường khói ở các vị trí cụm trao đổi nhiệt có chức năng chính là giải phóng áp suất đột ngột trong buồng đốt hoặc đường khói khi xảy ra nổ (nổ nhiên liệu), nhằm hạn chế phá hủy kết cấu lò.
Phân loại theo vị trí
Theo vị trí lắp đặt, cửa được phân loại như sau:

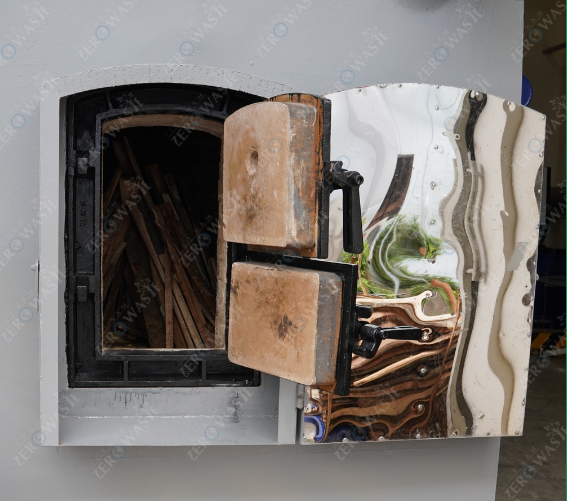

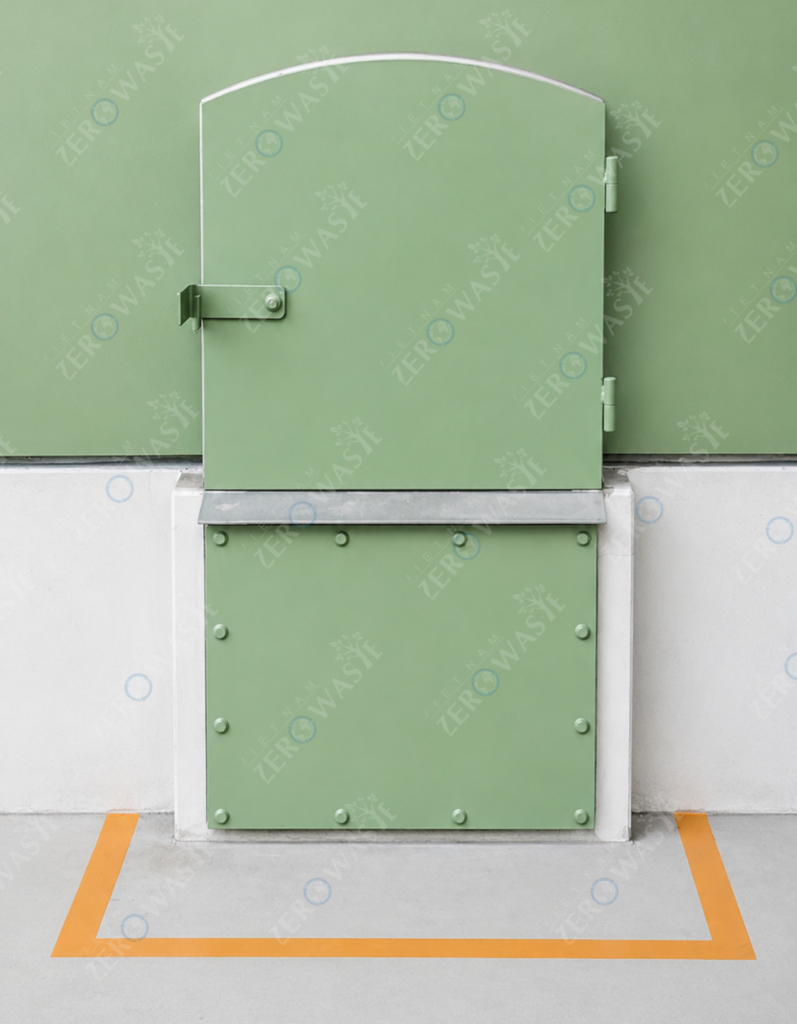

Cửa buồng đốt: Cửa buồng đốt được bố trí trên tường buồng đốt nhằm phục vụ quan sát, kiểm tra, vệ sinh và bảo trì các bộ phận bên trong buồng đốt như ghi, lớp chịu lửa, tường nước và vùng cháy. Cửa phải có kết cấu chắc chắn, chịu được nhiệt độ làm việc, bảo đảm độ kín khí khi vận hành, có vật liệu cách nhiệt/chịu lửa phù hợp và được bố trí sao cho an toàn cho người vận hành khi mở. Khi lò đang hoạt động, chỉ được mở cửa theo đúng quy trình vận hành và điều kiện an toàn cho phép.

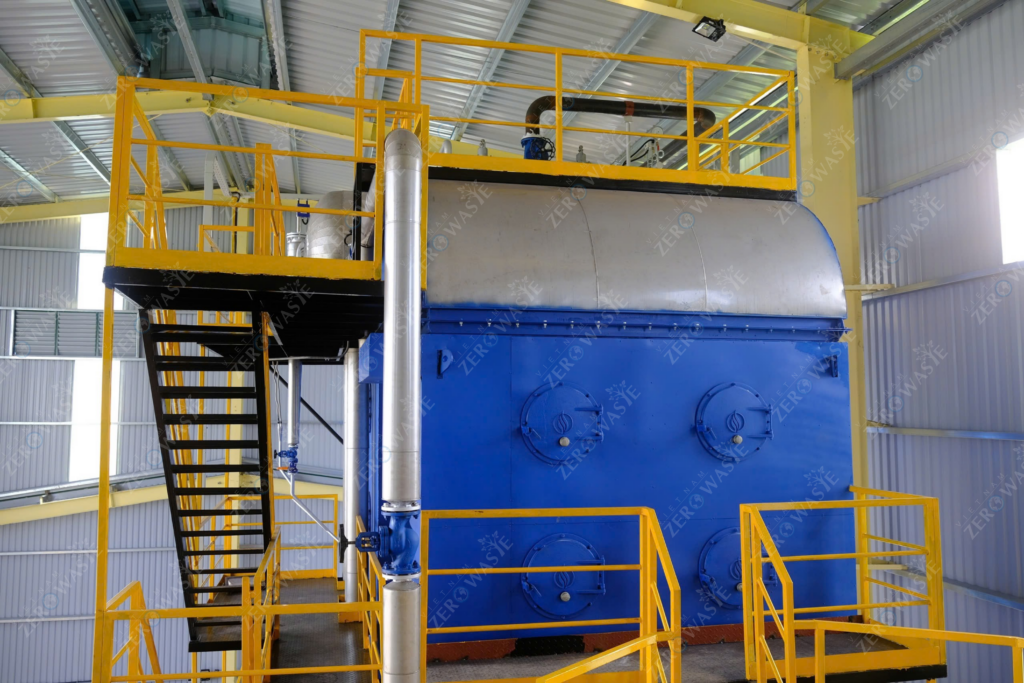

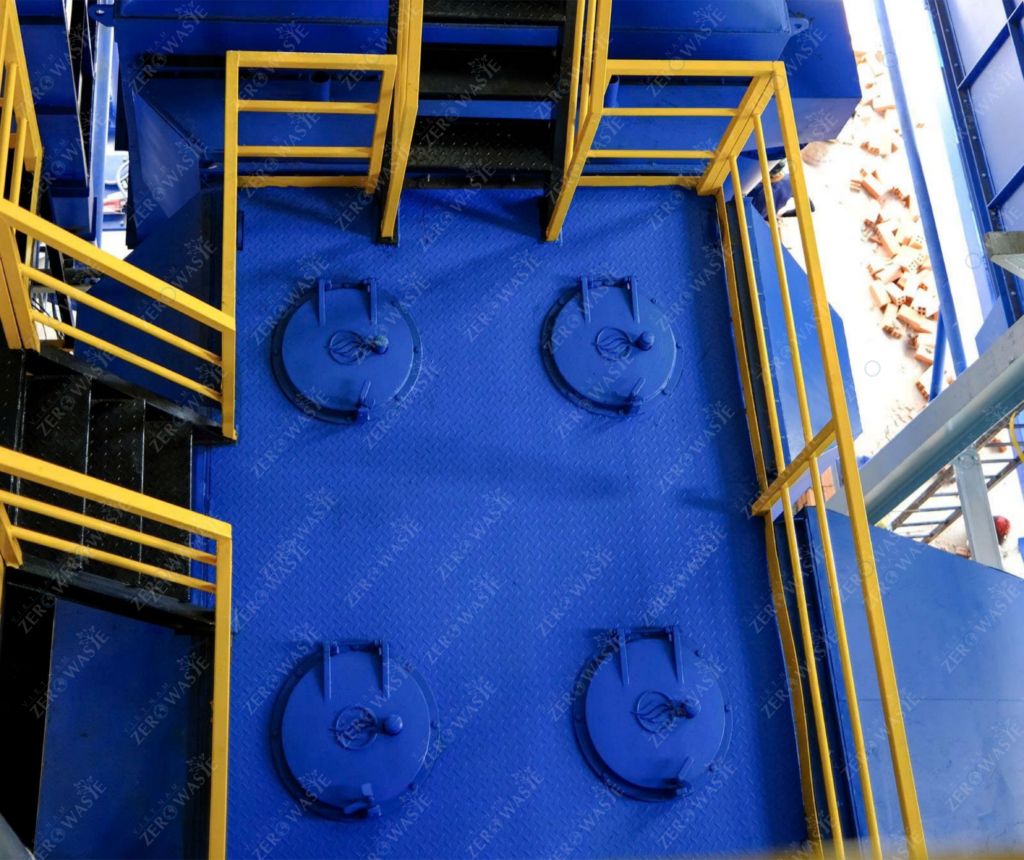

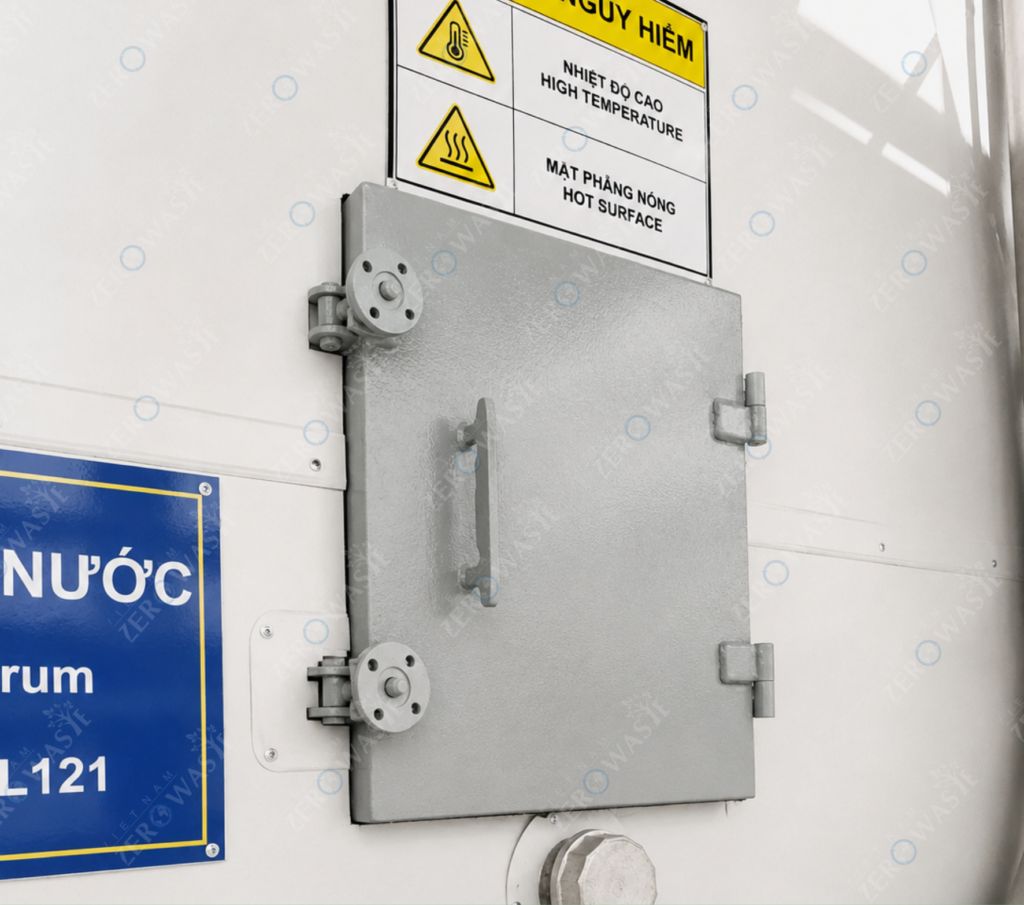

Cửa đường khói: Manhole trên đường khói được bố trí tại các khoang, pass và khu vực cần tiếp cận để phục vụ kiểm tra, vệ sinh, bảo dưỡng và sửa chữa các bề mặt truyền nhiệt, đường ống và bên trong đường khói. Manhole phải có kích thước phù hợp với mục đích tiếp cận, kết cấu chịu nhiệt và áp lực làm việc của hệ thống, đồng thời bảo đảm kín khí, dễ tháo lắp và an toàn khi mở. Manhole chỉ được mở khi lò đã dừng, cách ly nguồn năng lượng, giảm nhiệt và thực hiện đầy đủ các yêu cầu an toàn trước khi vào kiểm tra.
Vị trí và kích thước cửa cần được xác định theo chức năng cụ thể của từng hệ thống, không nên áp dụng một kích thước chung cho mọi loại lò hơi.
Cấu tạo cửa lò hơi và các tiêu chuẩn cần đảm bảo

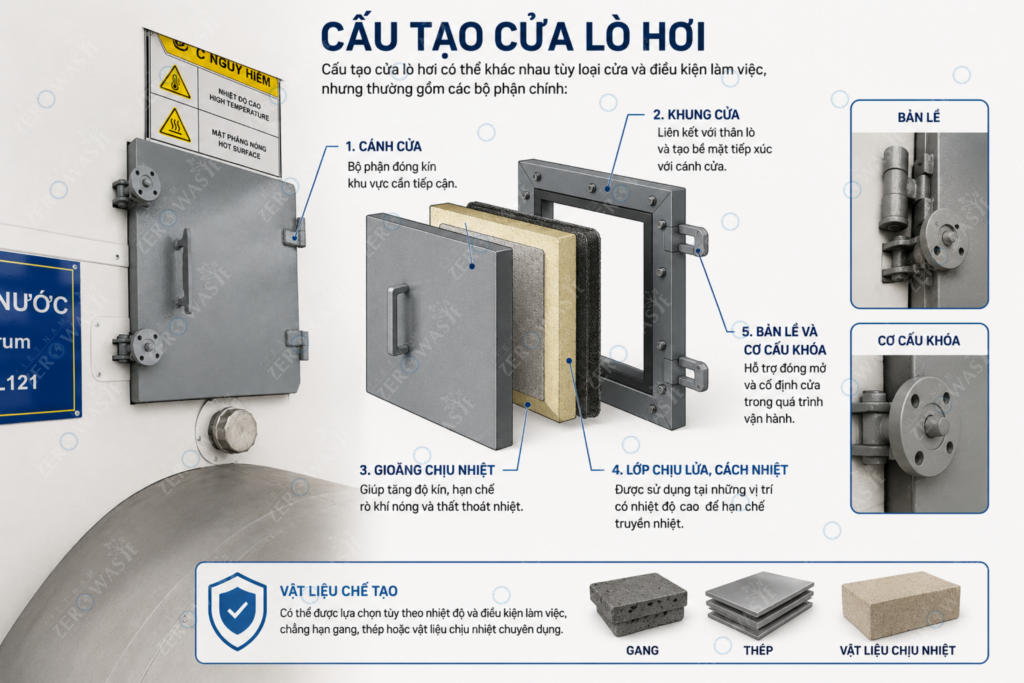

Cấu tạo cửa lò hơi có thể khác nhau tùy loại cửa và điều kiện làm việc, nhưng thường gồm các bộ phận chính:
Cánh cửa: Bộ phận đóng kín khu vực cần tiếp cận.
Khung cửa: Liên kết với thân lò và tạo bề mặt tiếp xúc với cánh cửa.
Gioăng chịu nhiệt: Giúp tăng độ kín, hạn chế rò khí nóng và thất thoát nhiệt.
Lớp cách nhiệt: Được sử dụng tại những vị trí có nhiệt độ cao để hạn chế truyền nhiệt.
Bản lề và cơ cấu khóa: Hỗ trợ đóng mở nhẹ nhàng và cố định cửa trong quá trình vận hành.
Vật liệu chế tạo có thể được lựa chọn tùy theo nhiệt độ và điều kiện làm việc, chẳng hạn gang, thép hoặc vật liệu chịu nhiệt chuyên dụng.
Các tiêu chuẩn, nguyên tắc cần lưu ý khi chế tạo cửa lò hơi:
Kích thước tối thiểu (tham khảo theo ASME Section I):
+ Manhole hình elip: 300 × 400 mm.
+ Manhole tròn: Ø380 mm
+ Cửa kiểm tra: 70 × 89 mm
+ Cửa xử lý nhanh hoặc vệ sinh nóng: ≥ DN25

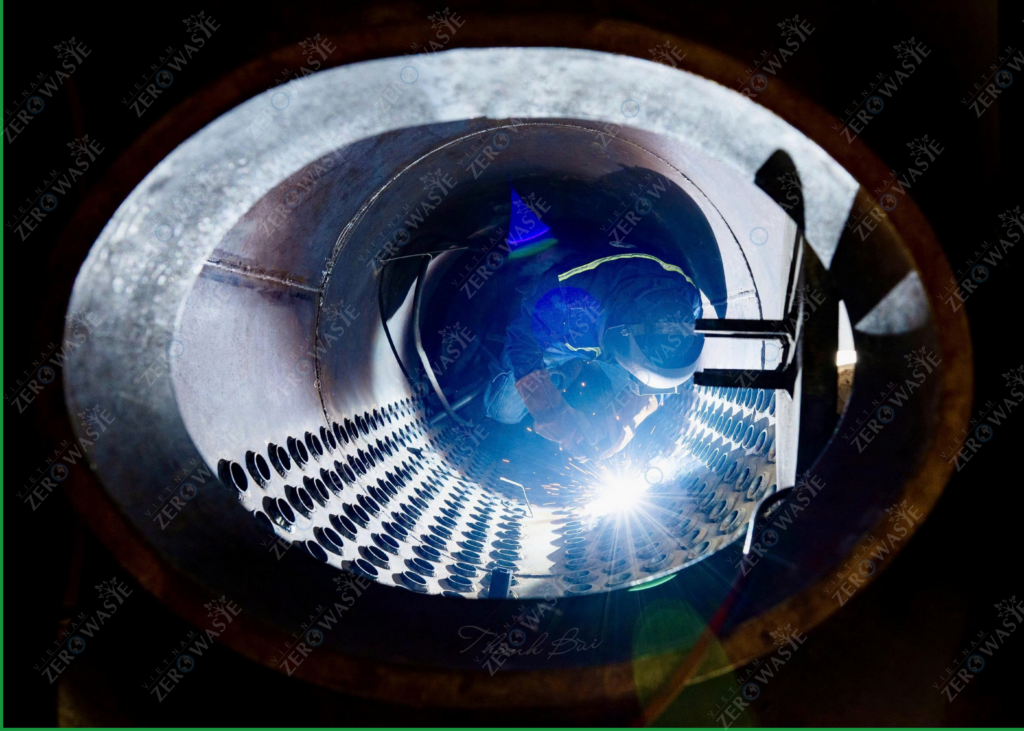

Với cửa manhole chịu áp (balong, bình – bồn chịu áp), không chỉ chọn kích thước cửa; bản thân lỗ mở phải được tính toán bù yếu theo quy định về opening trong ASME Section I. Chiều dày cổ cửa, mặt bích, nắp, bulông và vùng gia cường đều phải đáp ứng tính toán bền.
Các quy định riêng cho tiếp cận môi chất làm việc. Nghĩa là cửa để tiếp cận phía khí nóng/buồng lửa không được tùy tiện thiết kế giống một cửa thép thông thường mà cần đảm tính toán phù hợp các vấn đề:
+ Kích thước thông thủy thực tế. Phải có không gian tiếp cận bên ngoài và vị trí tiếp cận (có chỗ đứng) bên trong một cách an toàn cho người tiếp cận làm việc.
+ Khả năng mở cửa khi có biến dạng nhiệt.
+ Kết cấu bản lề, khóa và chốt.
+ Khả năng chịu nhiệt của cửa và lớp refractory/insulation.
+ Không để cửa có khả năng bật/mở nguy hiểm khi trong buồng đốt còn áp suất hoặc nhiệt độ cao.
+ Không thất thoát nhiệt quá mức cho phép ra môi trường xung quanh.
